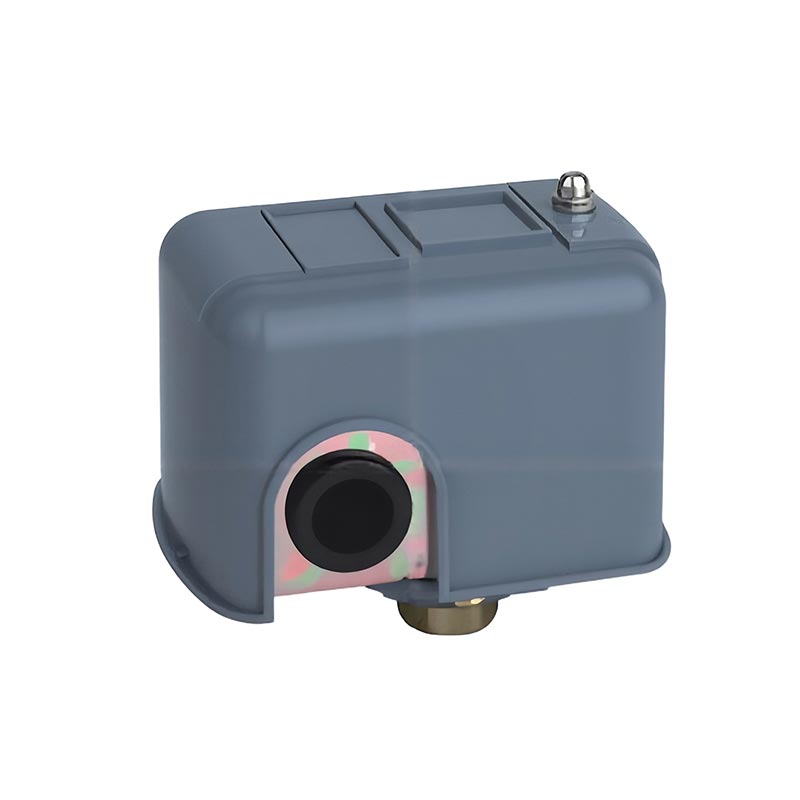

圧力スイッチとは何ですか?

圧力スイッチは、流体制御および自動化システムにおいて、最も基本的であるにもかかわらず見落とされがちなコンポーネントの 1 つです。これは、システム内の流体またはガスの圧力を監視し、圧力が所定の設定値に達したときに電気信号をトリガーする電気機械または電子デバイスです。アプリケーションが給水、圧縮空気、油圧回路、産業機械に関係するかどうかに関係なく、圧力スイッチはシステムを安全かつ効率的に動作させるインテリジェントな守護者として機能します。で寧波 TRUPOW 産業貿易有限公司当社の圧力スイッチは、住宅環境と過酷な産業環境の両方の厳しい要求を満たすように設計されており、当社の包括的なシステムの重要な部分を形成しています。ポンプアクセサリ製品範囲。

圧力スイッチがどのように機能するか、どのように選択されるか、より広範なシステムにどのように統合されるかを理解することは、エンジニア、調達専門家、施設管理者にとっても同様に必須の知識です。このガイドでは、基本的な動作原理から製品仕様、設置上の考慮事項、不可欠な圧力スイッチの役割まで、知っておくべきことをすべて説明します。ポンプアクセサリ現代の液体管理において。当社の工場は、世界中のさまざまな用途に最大限の信頼性と長い耐用年数を提供するために、これらの製品を何年もかけて改良してきました。

圧力スイッチは実際にどのように動作するのでしょうか?

すべての圧力スイッチの中心となるのは、シンプルだが洗練された原理です。つまり、流体またはガスの圧力によって生成される機械的な力を使用して電気スイッチを作動させます。流体が圧力ポートに入ると、検出要素、最も一般的にはダイヤフラム、ピストン、またはブルドン管を押します。圧力が増大すると、内部のバネ機構によって設定された力の閾値に達するまで、感知要素がたわみます。その時点で、ムーブメントは一連の電気接点をトリップさせ、スイッチの構成に応じて回路を開閉します。

このバイナリ電気出力 (開回路または閉回路) は、下流のアクションをトリガーするために使用されます。たとえば、家庭用ウォーター ポンプ システムでは、タンクの加圧によって圧力が上昇すると、スイッチがポンプ モーターへの電力を遮断し、過剰な加圧を防ぎます。水の消費により圧力が低下すると、バネにより接点が元の状態に戻り、ポンプが再起動します。この自動サイクルは製品の耐用年数にわたって何千回も繰り返されるため、機械的な堅牢性は交渉の余地のない要件となります。

当社の工場では、ターゲット媒体との互換性を考慮して特別に選択された材料からセンシング ダイアフラムを製造しています。オプションには次のものが含まれます。

• 腐食性流体および化学処理環境用のステンレス鋼ダイヤフラム
• 標準的な水および油用途向けの NBR (ニトリルブタジエンゴム) ダイヤフラム
• 飲料水および低刺激の化学薬品を含む用途向けの EPDM ダイヤフラム
• 非常に攻撃的または研磨性の媒体用の PTFE コーティングされたダイヤフラム

電気接点は通常、負荷容量とスイッチングサイクル耐久性によって評価されます。金メッキ接点は耐酸化性が最重要視される低電流信号回路に使用され、銀合金接点は大電流モータ制御回路に選択されます。接点配置は、ノーマル オープン (NO)、ノーマル クローズ (NC)、または切り替え (CO) のいずれかであり、ターゲット システムの制御ロジックと一致する必要があります。

最新の圧力スイッチトルパウ また、IP65 または IP67 定格の密閉ハウジングも組み込まれており、湿気、ほこり、産業汚染物質が内部コンポーネントに悪影響を及ぼすことはありません。この環境保護への配慮こそが、長期間使用できる産業用コンポーネントと、厳しい現場条件で早期に故障する製品とを分けるものです。

圧力スイッチの主な種類は何ですか?

圧力スイッチは万能な製品ではありません。業界は、特定の圧力範囲、媒体の種類、およびアプリケーション環境に合わせてそれぞれが最適化された、いくつかの異なる設計を開発してきました。どのタイプがシステムに適しているかを知ることが、信頼性の高い設置への第一歩です。

電気機械式圧力スイッチ

これらは伝統的で最も広く使用されている品種です。機械的な感知要素がスナップアクション電気スイッチを直接作動させます。これらは堅牢でコスト効率が高く、幅広い産業および商業用途に適しています。私たちのポンプアクセサリ製品ラインには、0.5 bar ～ 25 bar の圧力範囲向けに設計された電気機械式圧力スイッチが含まれています。

電子またはソリッドステート圧力スイッチ

これらのデバイスは、集積回路と組み合わせた圧電またはセラミック圧力センサーを使用して、圧力変化を検出し、電子スイッチング信号を生成します。優れた精度を提供し、可動部品がなく、頻繁なサイクル下でのスイッチング再現性と長い耐用年数が重要な用途に最適です。

差圧スイッチ

差圧スイッチは、絶対圧またはゲージ圧を測定するのではなく、システム内の 2 点間の圧力差に応答します。これらは、フィルタ監視、流量検出、および圧力差の上昇がフィルタの詰まりや流路の制限を知らせる HVAC アプリケーションで広く使用されています。

真空用圧力スイッチ

真空スイッチは大気圧以下で動作するように設計されており、吸引システム、真空包装装置、医療機器で使用されます。機械的な故障を起こすことなく、負のゲージ圧に正確に応答できる検出素子が必要です。

以下の表は、各タイプの主な特徴をまとめたものです。

知っておくべき主要な技術仕様は何ですか?

調達またはシステム設計のために圧力スイッチを評価する場合、製品データシートはストーリーの一部しか伝えません。各仕様が実際に何を意味するのか、またそれがシステムのパフォーマンスにどのような影響を与えるのかを理解することは、情報に基づいた意思決定と損害の大きい間違いを分けるものとなります。以下に、評価すべき最も重要なパラメータと、さまざまなアプリケーションでどのような値を探すべきかに関するガイダンスを示します。

設定点と差動範囲

設定値は、スイッチが作動する圧力値です。差動 (ヒステリシスとも呼ばれます) は、カットイン圧力とカットアウト圧力の差です。ディファレンシャルを適切に構成すると、ポンプ モーターに損傷を与え、コンポーネントの寿命を縮める可能性がある急速なスイッチング サイクル (ショート サイクル) が防止されます。

電気定格

接点が安全に切り替えることができる最大電圧と電流として表されます。モータ負荷には突入電流があるため、抵抗負荷よりも高い定格が必要です。モーターコンタクターやソレノイドバルブなどの誘導負荷を切り替える場合は、常に接点の定格を少なくとも 20% 下げてください。

侵入保護 (IP 定格)

固体粒子と水に対する耐性を定義します。 IP65 はほとんどの産業環境に適しています。 IP67 または IP68 は、雨や洗い流しにさらされる水中または屋外の設置に必要です。

標準の完全な製品仕様表ポンプアクセサリ圧力スイッチシリーズ寧波 TRUPOW 産業貿易有限公司以下に提供されます。

圧力スイッチはどこで最もよく使用されますか?

圧力スイッチの多用途性が、圧力スイッチが多くの業界で標準コンポーネントになっている理由の 1 つです。家庭用の最小の水ブースター ポンプから産業用の多段コンプレッサー バンクに至るまで、これらのデバイスは自動化された圧力管理において基礎的な役割を果たします。当社の工場供給品ポンプアクセサリこれには圧力スイッチが含まれており、40 か国以上の顧客に提供されており、可能な限り幅広い現実世界のアプリケーションについての深い洞察が得られます。

給水および昇圧システム

これは世界中で最も普及しているアプリケーションです。圧力スイッチは、住宅、商業、農業環境におけるウォーターポンプモーターの起動と停止を制御します。正しく構成されている場合、定期的な手動介入を必要とせずに、配水システム内の一貫した水圧が維持されます。このアプリケーションの主な要件は次のとおりです。

• 飲料水との適合性 (NSF または WRAS 認証)
• タンクとポンプの特性に合わせて調整可能なカットインおよびカットアウト設定値
• ポンプモーターの損傷を防ぐ熱過負荷保護
• 急速な圧力変動から保護するアンチショートサイクル機能

産業用圧縮空気システム

エアコンプレッサーは、圧力スイッチを利用してコンプレッサーモーターを負荷状態と無負荷状態の間で循環させ、レシーバータンクを規定の圧力帯域内に維持します。忙しい作業場や生産施設のコンプレッサーは 1 時間に数十回サイクルする可能性があるため、ここでは高サイクル寿命の接点が不可欠です。

油圧機械およびパワーユニット

油圧システムでは、回路が目標動作圧力に達したときに圧力スイッチを使用して信号を送り、自動シーケンスの次のステップをトリガーします。これらは安全インターロックとしても機能し、圧力が漏れやポンプの故障を示す可能性のある最小しきい値を下回った場合に油圧パワーユニットを停止します。

冷暖房空調設備と冷凍設備

高圧および低圧スイッチは両方とも、冷媒回路が安全な圧力制限を超えて動作しないように保護します。吐出圧力が安全な最大値を超えると高圧圧力スイッチがコンプレッサーをトリップさせますが、冷媒充填が不十分な場合は低圧力スイッチが作動を防ぎます。

消火およびスプリンクラー システム

消火システムの圧力スイッチは、スプリンクラー ヘッドの作動によって引き起こされるシステム圧力の低下を検出し、警報信号を発し、ジョッキーまたは主消火ポンプを起動します。この生命安全アプリケーションでは、信頼性と応答速度が極めて重要です。

システムに適した圧力スイッチを選択するにはどうすればよいですか?

圧力スイッチの選定は、単に圧力レンジを適合させるだけではありません。体系的な選択プロセスでは、メディア、電気負荷、環境、必要な精度、製品の耐用年数にわたる総所有コストが考慮されます。次のチェックリストは、当社のエンジニアリング チームの方法論を表しています。寧波 TRUPOW 産業貿易有限公司新規設置または交換用の圧力スイッチを指定する場合は、お客様に推奨します。

段階的な選択チェックリスト

1. 圧力範囲を定義します。システムの最小および最大動作圧力を特定します。スイッチの設定値は、選択したモデルの調整範囲内に収まり、両端に少なくとも 10% のマージンがなければなりません。
2. メディアを特定します。検出素子に接触する流体または気体を指定します。水、油、空気、化学薬品、蒸気はそれぞれ、ダイヤフラムと接液部に異なる材料適合性要件を課します。
3. 電気負荷を決定します。スイッチ接点が処理する必要がある電圧、電流、負荷の種類 (抵抗、誘導、またはモーター) を測定または計算します。モーター始動アプリケーションの突入電流を考慮します。
4. 環境を評価します。スイッチは屋内、屋外、湿気の多い場所、または爆発性雰囲気に設置されますか?それに応じてIP定格とハウジング材質を選択してください。危険エリアへの設置には、ATEX または IECEx 認定が必須です。
5. 差動を正しく設定します。システムの許容可能な圧力変動とポンプまたはコンプレッサー モーターの最小推奨オフ時間に基づいて、必要な圧力差 (ヒステリシス) を計算します。
6. 認定を確認します。製品が、ヨーロッパの CE、北米の UL、または飲料水との接触に関する NSF など、対象市場および用途に必要な規制認証を取得していることを確認してください。
7. 保守性を考慮してください。重要な用途では、現場で調整可能な設定値とすぐに入手できるスペアパーツを備えたモデルを選択してください。当社の工場は、現在のすべての製品ラインの完全なスペアパーツの在庫を維持しています。

以下の表は、一般的なアプリケーションを推奨される製品パラメータにマッピングするクイック リファレンス ガイドを示しています。

圧力スイッチを取り付ける前に知っておくべきことは何ですか?

最高品質の圧力スイッチであっても、正しく取り付けられていない場合は、性能が低下したり、早期に故障したりすることがあります。設置方法は、測定精度、スイッチング再現性、コンポーネントの寿命に直接影響します。次のガイダンスは、すべての製品に提供されているインストール手順から抜粋したものです。ポンプアクセサリ当社の工場からの製品には、現場で遭遇する最も一般的な問題が反映されています。

取付位置と取付方向

• 感知室内に結露やゴミが溜まるのを防ぐため、圧力スイッチは可能な限りポートを下向きまたは水平に向けて取り付けてください。
• 振動するポンプやコンプレッサー本体に防振アダプターを使用せずに直接取り付けることは避けてください。振動が続くと接点の摩耗が促進され、誤トリップが発生する可能性があります。
• システムのシャットダウンや大規模な分解を必要とせずに、定期的な検査や設定値の調整のためにスイッチにアクセスできることを確認します。

パイプ接続とシール

• 常にメディアに適したネジ山シーラントを使用してください。 PTFE テープは、ほとんどの水および空気用途に適しています。高圧または振動が起こりやすい接続には、嫌気性ねじロック剤を使用する必要があります。
• ポート接続を過度に締め付けないでください。締めすぎるとナイロンハウジングに亀裂が入ったり、センシングダイアフラムが歪んだりして、不正確なスイッチングや完全な故障につながる可能性があります。製品データシートに指定されている値までトルクを掛けます。
• 微粒子汚染のあるシステムでは、圧力スイッチの上流に細かいメッシュのインライン ストレーナを取り付けます。センシングポートの詰まりは、現場設置における圧力スイッチの故障の最も一般的な原因の 1 つです。

電気配線

• 配線接続を行う前に、システムを電源から切り離してください。校正済みの電圧テスターで絶縁を確認します。
• ケーブルの外径に適し、設置環境の IP 要件に適合したケーブル グランドを使用してください。
• すべての配線に明確にラベルを付け、将来の参照のためにシステム メンテナンス ログに設定値を記録します。
• 三相モーター用途の場合、スイッチ接点がモーターの全負荷およびロックされたローター電流に対して明示的に定格されている場合を除き、圧力スイッチをモーター電源回路に直接接続するのではなく、制御回路に配線します。

設定値の調整

ほとんどの電気機械式圧力スイッチは、2 つの調整可能なスプリング機構を備えています。1 つはカットアウト (高) 設定点を制御する大きなスプリング、もう 1 つは差動を制御する小さなスプリングです。調整は、システムを加圧し、校正済みの圧力計をスイッチ ポートの近くに設置して実行する必要があります。スプリング張力を大きくしてカットアウトポイントを上げます。差動を広げるには、小さなスプリング張力を増加します。設置を終了する前に、少なくとも 3 回の完全なオン/オフ サイクルを通じて最終設定値を必ず確認してください。

圧力スイッチに関するよくある質問

結論

圧力スイッチは単なるオン/オフ装置ではありません。これは、人間による継続的な監視なしで、ポンプ、コンプレッサー、油圧システムを安全かつ効率的に実行し続ける自動化されたインテリジェンスです。適切な圧力スイッチの選択、正しく設置、積極的に保守することが、信頼性の高いシステム パフォーマンスの 3 本柱です。ダイヤフラムの材質から接触定格に至るまで、すべての仕様が重要であり、それらの仕様を理解することで、エンジニアや施設管理者は自信を持って調達の決定を下すことができます。

深い専門知識を持つメーカーとしてポンプアクセサリ, 寧波 TRUPOW 産業貿易有限公司は、材料工学、電気工学、応用知識を結集して、世界のあらゆる産業環境および住宅環境で一貫して動作する圧力スイッチを製造します。当社の製品は国際標準に従ってテストされており、包括的なドキュメントによってサポートされており、アプリケーション固有の質問にいつでも対応できる迅速な技術チームによってサポートされています。

新規設置用に圧力スイッチを指定する場合でも、故障したユニットを交換する場合でも、より信頼性の高い製品へのアップグレードを検討している場合でも、当社の工場には、あらゆる段階でお客様をサポ​​ートできる製品範囲とアプリケーション知識があります。私たちのポンプアクセサリカタログには、最も一般的なアプリケーション向けの標準モデルと、要求の厳しいまたは異常な動作条件向けのカスタム設計のソリューションが含まれています。
